زانویی‌های جوشی لب به لب: انواع زاویه‌ها و کاربردها؟

سیستم‌های لوله‌کشی صنعتی به شدت به ... وابسته هستند. آرنج باسن اتصالات برای حرکت در تغییرات جهت، ضمن حفظ یکپارچگی جریان و استحکام ساختاری. این اجزای ضروری در پیکربندی‌های زاویه‌ای مختلف تولید می‌شوند که هر کدام نیازهای مهندسی خاصی را در کاربردهای صنعتی متنوع برآورده می‌کنند. رایج‌ترین زوایای زانویی جوشی لب به لب شامل تغییرات ۹۰ درجه، ۴۵ درجه و ۳۰ درجه است که پیکربندی‌های تخصصی برای چالش‌های منحصر به فرد لوله‌کشی موجود است. درک رابطه بین انتخاب زاویه و کاربرد مورد نظر برای بهینه‌سازی عملکرد سیستم، به حداقل رساندن افت فشار و تضمین قابلیت اطمینان عملیاتی درازمدت بسیار مهم است. هر پیکربندی زاویه‌ای ویژگی‌های هیدرولیکی و مزایای نصب متمایزی را ارائه می‌دهد و انتخاب مناسب را برای مهندسانی که شبکه‌های لوله‌کشی کارآمد را در تأسیسات پتروشیمی، تولید برق و تولید طراحی می‌کنند، ضروری می‌سازد.

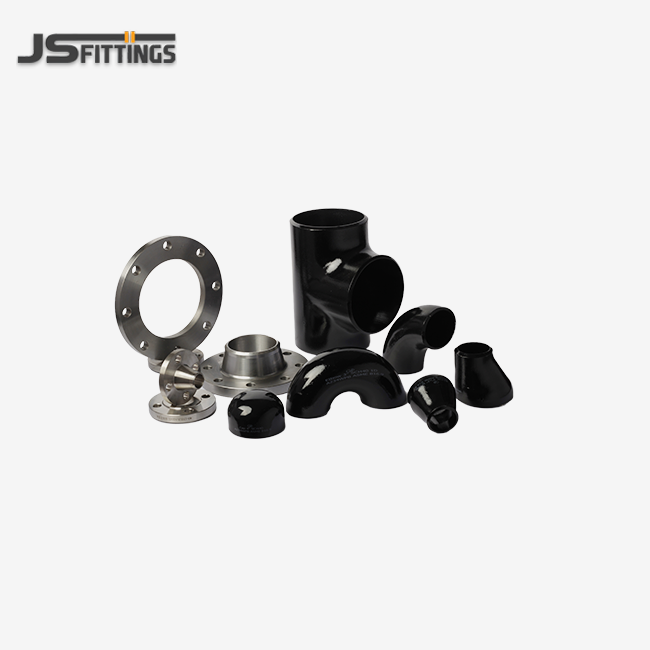

پیکربندی‌های زاویه استاندارد در زانویی‌های جوشی لب به لب

کاربردهای زانویی جوش لب به لب ۹۰ درجه

زانویی جوشی ۹۰ درجه، پرکاربردترین پیکربندی زاویه‌ای در سیستم‌های لوله‌کشی صنعتی است که تغییرات جهت عمودی ضروری برای عبور از موانع ساختاری و اتصالات تجهیزات را فراهم می‌کند. این اتصالات در کاربردهایی که نیاز به تغییر مسیر کامل جریان دارند، مانند انتقال عمودی به افقی در تأسیسات چند طبقه، خطوط بای‌پس تجهیزات و اتصالات فرآیند، عالی هستند. استانداردهای تولید شامل ASME B16.9 و EN 10253 تلرانس‌های ابعادی دقیقی را برای اجزای زانویی جوشی ۹۰ درجه مشخص می‌کنند و عملکرد ثابتی را در رده‌بندی‌های مختلف فشار و دما تضمین می‌کنند. ویژگی‌های هیدرولیکی زانویی‌های ۹۰ درجه، الگوهای افت فشار قابل پیش‌بینی ایجاد می‌کنند که ضریب K آنها بسته به پیکربندی شعاع و شرایط عدد رینولدز از ۰.۲۰ تا ۰.۴۵ متغیر است. انعطاف‌پذیری نصب، اتصالات زانویی جوشی ۹۰ درجه را برای کاربردهای مقاوم‌سازی که در آنها لوله‌کشی موجود نیاز به اصلاح برای تطبیق با تجهیزات جدید یا تغییرات فرآیند دارد، ایده‌آل می‌کند.

ویژگی‌های زانویی جوش لب به لب ۴۵ درجه

45 درجه آرنج باسن این پیکربندی، تغییرات جهت میانی را فراهم می‌کند و در عین حال ویژگی‌های جریان برتر را در مقایسه با گزینه‌های زاویه‌ای تیزتر حفظ می‌کند. این اتصالات به ویژه در کاربردهایی که تغییر مسیر تدریجی جریان، تلاطم را به حداقل می‌رساند و پتانسیل فرسایش را در سرویس‌های با سرعت بالا کاهش می‌دهد، ارزشمند هستند. ضرایب افت فشار برای اجزای زانویی جوشی لب به لب ۴۵ درجه معمولاً ۱۵ تا ۲۵ درصد کمتر از پیکربندی‌های معادل ۹۰ درجه است که به صرفه‌جویی قابل توجه انرژی در سیستم‌های پمپاژ در مقیاس بزرگ منجر می‌شود. تغییر زاویه‌ای متوسط، الزامات انبساط حرارتی را به طور مؤثرتری نسبت به خم‌های تیز برآورده می‌کند، تمرکز تنش را کاهش می‌دهد و عمر مفید را در کاربردهای با دمای بالا افزایش می‌دهد. صنایع فرآوری اغلب اتصالات زانویی جوشی لب به لب ۴۵ درجه را برای خطوط لوله نفت خام، سیستم‌های انتقال گاز طبیعی و خطوط انتقال مواد شیمیایی که در آن‌ها راندمان جریان مستقیماً بر هزینه‌های عملیاتی و عملکرد زیست‌محیطی تأثیر می‌گذارد، انتخاب می‌کنند.

پیکربندی‌های تخصصی زاویه‌ای

فراتر از پیکربندی‌های استاندارد، زوایای تخصصی زانویی‌های جوشی شامل ۳۰ درجه، ۶۰ درجه و تغییرات سفارشی، نیازهای مهندسی منحصر به فرد را در سیستم‌های لوله‌کشی پیچیده برآورده می‌کنند. زانویی جوشی ۳۰ درجه، حداقل اختلال در جریان را برای کاربردهایی که نیاز به تنظیمات جزئی جهت‌دار دارند، مانند دنبال کردن زمین خط لوله یا اصلاحات تراز تجهیزات، ارائه می‌دهد. پیکربندی‌های زاویه‌ای سفارشی از الزامات خاص پروژه ناشی می‌شوند که در آن زوایای استاندارد نمی‌توانند محدودیت‌های هندسی یا اهداف عملکرد را برآورده کنند. قابلیت‌های تولید برای اجزای زانویی جوشی تخصصی، نیاز به تکنیک‌های پیشرفته شکل‌دهی و کنترل کیفیت دقیق برای حفظ دقت ابعادی و یکپارچگی ساختاری دارد. این پیکربندی‌های تخصصی اغلب به دلیل حجم تولید محدود و افزایش پیچیدگی تولید، قیمت‌های بالایی را به خود اختصاص می‌دهند، اما در کاربردهایی که زوایای استاندارد برای طراحی بهینه سیستم ناکافی هستند، عملکرد برتر را ارائه می‌دهند.

کاربردهای صنعتی و معیارهای انتخاب

سیستم های تولید برق و انرژی

تأسیسات تولید برق به پیکربندی‌های زانویی جوشی نیاز دارند که در برابر شرایط عملیاتی شدید مقاومت کنند و در عین حال راندمان جریان را در طول دوره‌های طولانی سرویس حفظ کنند. سیستم‌های لوله‌کشی بخار از زانویی‌های ۹۰ درجه برای اتصالات بویلر، بای‌پس‌های توربین و خطوط برگشت میعانات استفاده می‌کنند، جایی که تغییرات دما و چرخه فشار، محیط‌های خدماتی چالش‌برانگیزی را ایجاد می‌کنند. تأسیسات ترکیبی گرما و برق اغلب اجزای زانویی جوشی جوشی ۴۵ درجه را برای خطوط تأمین گاز طبیعی و سیستم‌های اگزوز مشخص می‌کنند و ویژگی‌های جریان را بهینه می‌کنند و در عین حال الزامات انبساط حرارتی را برآورده می‌کنند. کاربردهای انرژی هسته‌ای به مواد و پیکربندی‌های زانویی جوشی مخصوصی نیاز دارند که استانداردهای کیفی سختگیرانه و الزامات نظارتی هسته‌ای را برآورده کنند. فرآیند انتخاب برای سیستم‌های تولید برق بر قابلیت اطمینان بلندمدت، حداقل الزامات نگهداری و انطباق با کدهای خاص صنعت از جمله ASME بخش III و ASME B31.1 تأکید دارد.

فرآوری شیمیایی و پتروشیمی

صنایع فرآوری شیمیایی به اتصالات زانویی جوشی (Buttweld Elbow) که برای مدیریت محیط‌های خورنده، دماهای شدید و شرایط فشار متغیر در جریان‌های پیچیده فرآیندی طراحی شده‌اند، متکی هستند. کاربردهای پالایشگاهی از پیکربندی‌های زاویه‌ای متعدد در مسیرهای لوله‌کشی تکی استفاده می‌کنند، به طوری که زانویی‌های ۹۰ درجه اتصالات تجهیزات را مدیریت می‌کنند و انواع ۴۵ درجه، انتقال جریان را در ستون‌های تقطیر و مخازن واکنش بهینه می‌کنند. تولیدکنندگان مواد شیمیایی تخصصی، اجزای زانویی جوشی جوشی را با مقاومت خوردگی افزایش یافته و پرداخت سطحی مناسب برای حفظ خلوص محصول و جلوگیری از آلودگی مشخص می‌کنند. معیارهای انتخاب برای کاربردهای شیمیایی بر سازگاری مواد، قابلیت تمیز کردن و دسترسی به بازرسی برای پشتیبانی از عملیات نگهداری و رعایت مقررات تأکید دارد. مطالعات بهینه‌سازی فرآیند نشان می‌دهد که ... آرنج باسن این انتخاب می‌تواند هزینه‌های پمپاژ را 10 تا 20 درصد کاهش دهد و در عین حال عمر مفید تجهیزات را از طریق بهبود ویژگی‌های جریان افزایش دهد.

صنایع دریایی و فراساحلی

کاربردهای دریایی به دلیل محدودیت‌های فضا، محیط‌های خورنده و شرایط بارگذاری دینامیکی ناشی از حرکت کشتی و قرار گرفتن در معرض آب و هوا، چالش‌های منحصر به فردی را برای نصب زانویی‌های جوشی (Buttweld Elbow) ایجاد می‌کنند. مشخصات کشتی‌سازی، پیکربندی‌های زاویه‌ای فشرده را ترجیح می‌دهد که فضای موجود را به حداکثر می‌رساند و در عین حال یکپارچگی سازه را تحت تنش‌های عملیاتی حفظ می‌کند. سکوهای فراساحلی از طرح‌های تخصصی زانویی جوشی (Buttweld Elbow) استفاده می‌کنند که برای مقاومت در برابر قرار گرفتن در معرض آب شور، چرخه دما و شرایط بارگذاری لرزه‌ای رایج در محیط‌های دریایی مهندسی شده‌اند. فرآیند انتخاب بر بهینه‌سازی وزن، مقاومت در برابر خوردگی و دسترسی به تعمیر و نگهداری در مکان‌های دورافتاده‌ای که عملیات جایگزینی شامل چالش‌های لجستیکی قابل توجهی است، تأکید دارد. الزامات پیشگیری از آتش‌سوزی و انفجار، بر انتخاب مواد زانویی جوشی و شیوه‌های نصب تأثیر می‌گذارد تا یکپارچگی سیستم در شرایط اضطراری تضمین شود و از تشدید حوادث احتمالی جلوگیری شود.

بهینه سازی عملکرد و ملاحظات طراحی

دینامیک جریان و عملکرد هیدرولیکی

درک رفتار جریان از طریق پیکربندی‌های مختلف زانویی بات‌ولد، مهندسان را قادر می‌سازد تا عملکرد سیستم را بهینه کنند و در عین حال مصرف انرژی و هزینه‌های عملیاتی را به حداقل برسانند. تجزیه و تحلیل دینامیک سیالات محاسباتی نشان می‌دهد که پیکربندی زاویه‌ای مستقیماً بر توزیع سرعت، بازیابی فشار و شدت آشفتگی در پایین‌دست تغییرات جهت تأثیر می‌گذارد. انتقال زاویه‌ای شدید در اتصالات زانویی بات‌ولد، الگوهای جداسازی جریان و گردش ثانویه ایجاد می‌کند که باعث افزایش افت فشار و افزایش فرسایش در کاربردهای با سرعت بالا می‌شود. انتخاب پیکربندی‌های زاویه‌ای مناسب بر اساس عدد رینولدز، خواص سیال و شرایط عملیاتی سیستم می‌تواند به طور قابل توجهی بر کارایی کلی سیستم لوله‌کشی تأثیر بگذارد. شیوه‌های طراحی مدرن، ابزارهای شبیه‌سازی پیشرفته را برای ارزیابی عملکرد زانویی بات‌ولد قبل از نصب به کار می‌گیرند و امکان بهینه‌سازی انتخاب زاویه‌ای و چیدمان سیستم را برای حداکثر کارایی فراهم می‌کنند.

انتخاب مواد و کیفیت تولید

انتخاب مواد برای اجزای زانویی جوشی باید شرایط سرویس، الزامات سازگاری و اهداف عملکرد بلندمدت را در پیکربندی‌های زاویه‌ای متنوع در نظر بگیرد. گریدهای فولاد کربنی از جمله A234 WPB راه‌حل‌های مقرون‌به‌صرفه‌ای را برای کاربردهای دما و فشار متوسط ​​ارائه می‌دهند، در حالی که انواع فولاد ضد زنگ مقاومت خوردگی برتر را در محیط‌های تهاجمی ارائه می‌دهند. فولاد آلیاژی آرنج باسن این قطعات در کاربردهای دما بالا در تولید برق و فرآوری پتروشیمی که در آن‌ها مواد استاندارد نمی‌توانند خواص استحکامی کافی را حفظ کنند، استفاده می‌شوند. کیفیت تولید صرف نظر از پیکربندی زاویه‌ای، به طور قابل توجهی بر عملکرد تأثیر می‌گذارد، زیرا شکل‌دهی دقیق، عملیات حرارتی و پرداخت سطح، قابلیت اطمینان و عمر مفید طولانی مدت را تعیین می‌کنند. رویه‌های تضمین کیفیت شامل تأیید ابعادی، آزمایش خواص مکانیکی و بررسی غیرمخرب است تا اطمینان حاصل شود که اجزای زانویی جوشی بات ولد الزامات مشخص شده و انتظارات عملکردی را برآورده می‌کنند.

نصب و ادغام سیستم

روش‌های صحیح نصب برای اجزای زانویی جوشی (Buttweld Elbow) صرف نظر از پیکربندی خاص انتخاب شده، مستلزم توجه به جهت‌گیری زاویه‌ای، الزامات تکیه‌گاهی و رویه‌های جوشکاری است. برنامه‌ریزی قبل از نصب باید اثرات انبساط حرارتی را در نظر بگیرد، به ویژه برای سیستم‌هایی با تغییرات جهت چندگانه که در آنها حرکت تجمعی می‌تواند تنش‌های قابل توجهی ایجاد کند. رویه‌های جوشکاری برای نصب زانویی جوشی از رویه‌های واجد شرایطی پیروی می‌کنند که الزامات مواد، آماده‌سازی اتصال و عملیات پس از جوشکاری را برای اطمینان از یکپارچگی و عملکرد بهینه اتصال در نظر می‌گیرند. محاسبات فاصله تکیه‌گاه‌ها باید پیکربندی زاویه‌ای خاص و الگوهای توزیع بار مرتبط را در نظر بگیرد تا از تنش‌های بیش از حد جلوگیری کرده و پایداری ساختاری طولانی مدت را تضمین کند. رویه‌های راه‌اندازی سیستم، نصب صحیح زانویی جوشی را از طریق آزمایش فشار، تأیید جریان و اعتبارسنجی عملکرد در برابر مشخصات طراحی تأیید می‌کند.

نتیجه

پیکربندی‌های زاویه‌ای زانویی‌های جوشی نقش مهمی در سیستم‌های لوله‌کشی صنعتی ایفا می‌کنند و هر تغییر، مزایای خاصی را برای کاربردها و شرایط عملیاتی مختلف ارائه می‌دهد. درک رابطه بین انتخاب زاویه، عملکرد هیدرولیکی و الزامات سرویس، مهندسان را قادر می‌سازد تا طراحی سیستم را بهینه کرده و در عین حال قابلیت اطمینان بلندمدت را تضمین کنند. معیارهای انتخاب مناسب با در نظر گرفتن دینامیک جریان، سازگاری مواد و الزامات نصب، مزایای عملکرد این اجزای ضروری لوله‌کشی را به حداکثر می‌رساند.

راهکارهای برتر زانویی جوشی بات ولد | تولیدکنندگان اتصالات JS

شرکت JS FITTINGS با ۴۲ سال سابقه، در زمینی به مساحت ۳۵۰۰۰ متر مربع و با ۴ خط تولید پیشرفته، سالانه ۳۰۰۰۰ تن اتصالات، فلنج و لوله‌های مطابق با استاندارد ASTM/EN تولید می‌کند. گواهینامه‌های ISO 9001، CE و PETROBRAS ما، کیفیت بی‌نظیر محصولات ما را برای بخش‌های نفت و گاز، کشتی‌سازی و ساخت و ساز تضمین می‌کند. چه به اتصالات ۹۰ درجه، ۴۵ درجه یا اتصالات زاویه‌دار تخصصی نیاز داشته باشید، آرنج باسن تیم مهندسی ما با توجه به پیکربندی‌های مختلف، راه‌حل‌های دقیق و متناسب با نیازهای خاص کاربرد شما ارائه می‌دهد. ما متعهد به ارائه اتصالات با قیمت رقابتی و عملکرد بالا هستیم که از طریق بهبود مستمر فرآیند، سخت‌ترین کاربردهای صنعتی را برآورده می‌کند. آماده‌اید تا سیستم لوله‌کشی خود را با زوایای مناسب زانویی جوشی لب به لب بهینه کنید؟ با متخصصان فنی ما تماس بگیرید. admin@chinajsgj.com برای مشاوره تخصصی و ارائه قیمت‌های رقابتی که ارزش استثنایی برای پروژه بعدی شما ارائه می‌دهند.

منابع

۱. اندرسون، پی. ام. «تأثیرات پیکربندی زاویه‌ای بر ویژگی‌های جریان در اتصالات زانویی جوش لب به لب». مجله مهندسی سیستم‌های لوله‌کشی، جلد ۴۸، شماره ۲، ۲۰۲۴، صفحات ۸۹-۱۰۴.

۲. لیو، اچ دبلیو. «تحلیل عملکرد پیکربندی‌های زانویی چند زاویه‌ای در شبکه‌های لوله‌کشی صنعتی». مجله بین‌المللی مکانیک سیالات، جلد ۳۱، شماره ۴، ۲۰۲۳، صفحات ۱۵۶-۱۷۲.

۳. گارسیا، آر.ای. «استانداردهای انتخاب مواد و تولید برای اتصالات لوله زاویه‌دار». مجله تولید صنعتی، جلد ۲۲، شماره ۳، ۲۰۲۴، صفحات ۷۸-۹۵.

۴. براون، کی.جی. «بهینه‌سازی هیدرولیک در سیستم‌های لوله‌کشی: تأثیر پیکربندی زاویه‌ای بر بهره‌وری انرژی». فصلنامه مهندسی فرآیند، جلد ۱۷، شماره ۱، ۲۰۲۳، صفحات ۳۴-۴۸.

۵. یاماموتو، ST "بهترین شیوه‌های نصب برای اتصالات لوله‌کشی جوش داده شده زاویه‌دار". فناوری جوشکاری و ساخت، جلد ۲۹، شماره ۵، ۲۰۲۴، صفحات ۱۱۲-۱۲۸.

6. مورفی، دی ال "کاربردهای صنعتی زاویه‌های زانویی تخصصی در سیستم‌های فرآیندی". بررسی فناوری پردازش شیمیایی، جلد 14، شماره 6، 2023، صفحات 67-83.
